洛氏硬度中HRA、HRB、HRC中的A、B、C为三种不同的标准。称为标尺A、标尺B、标尺C。

HRA是采用60Kg载荷和120°金刚石锥压入器求得的硬度，用于硬度很高的材料。例如：硬质合金。

HRB是采用100Kg载荷和直径1.59mm淬硬的钢球求得的硬度，用于硬度中等的材料。例如：退火钢、 铸铁等。

HRC是采用150Kg载荷和120°金刚石锥压入器求得的硬度，用于硬度极高的材料。例如：淬火钢等

布氏硬度
HBS和HBW的区别是压头的不同。HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。
维氏硬度
维氏硬度测量原理与布氏硬度相似。采用相对面夹角为136°金刚石正四棱锥压头，以规定的试验力F压入材料的表面，保持规定时间后卸除试验力，用正四棱锥压痕单位表面积上所受的平均压力表示硬度值，标记符号为HV。

金属材料的硬度

按测试方法的不同，硬度分为三种类型。

① 划痕硬度。主要用于比较不同矿物的软硬程度，方法是选一根一端硬一端软的棒，将被测材料沿棒划过，根据出现划痕的位置确定被测材料的软硬。定性地说，硬物体划出的划痕长，软物体划出的划痕短。

② 压入硬度。主要用于金属材料，方法是用一定的载荷将规定的压头压入被测材料，以材料表面局部塑性变形的大小比较被测材料的软硬。由于压头、载荷以及载荷持续时间的不同，压入硬度有多种，主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。

③ 回跳硬度。主要用于金属材料，方法是使一特制的小锤从一定高度自由下落冲击被测材料的试样，并以试样在冲击过程中储存（继而释放）应变能的多少（通过小锤的回跳高度测定）确定材料的硬度。

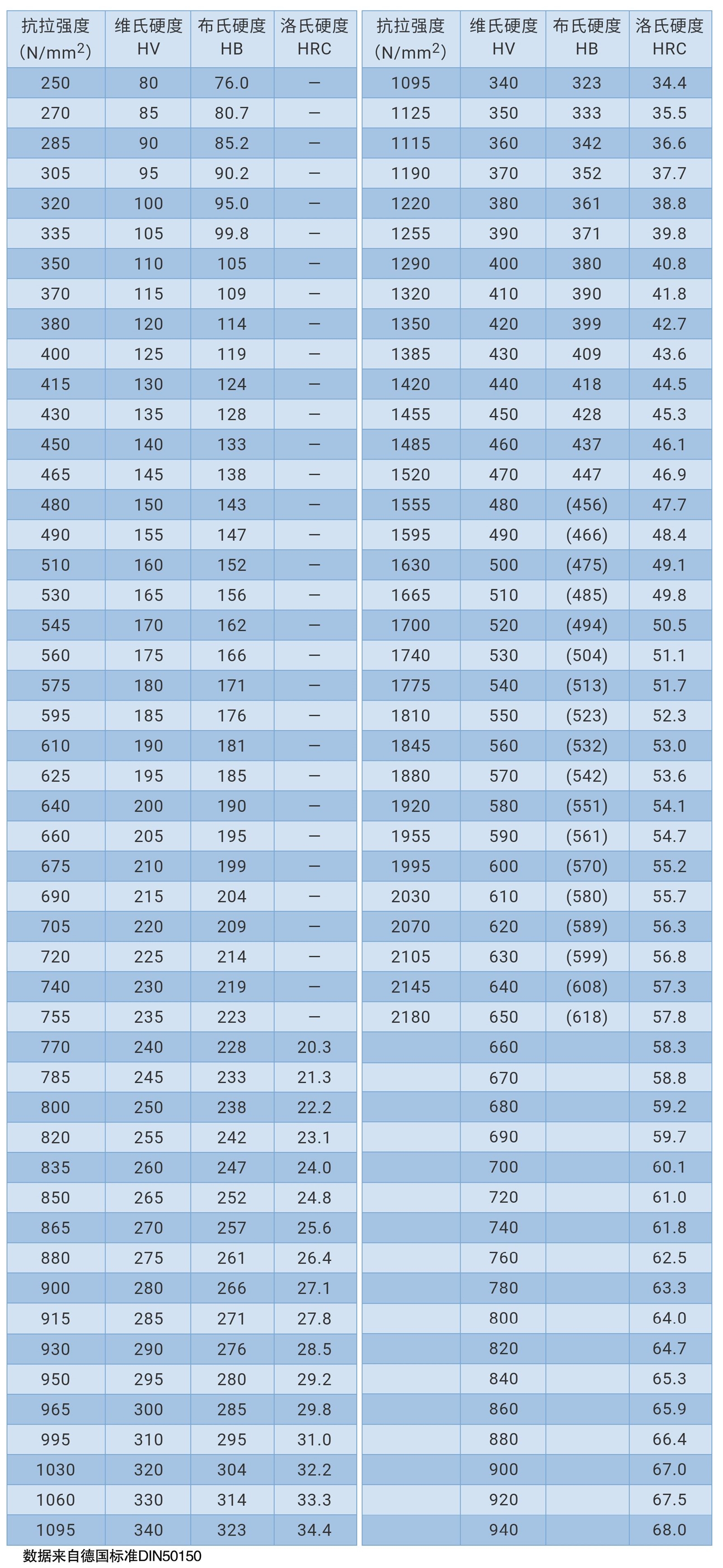

参考地址：常用抗拉强度与HV、HB、HRC硬度对照表 (evan.com.cn)
